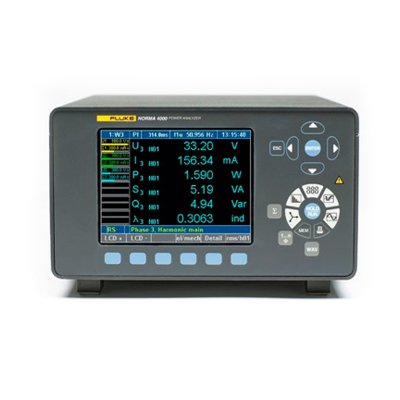

Анализатор качества электроэнергии Fluke N4K 3PP52IB
Анализатор качества электроэнергии Fluke N4K 3PP52IB является высокоточным лабораторным прибором в компактном исполнении, который предназначен для исследования электрических, энергетических и мощностных параметров в ходе тестирования электроприводов, преобразователей, моторов и генераторов, систем освещения и прочего силового оборудования. Он совмещает в себе функциональность прецизионного регистратора электроэнергии, цифрового осциллографа, векторного анализатора и анализатора частот. Модификация оборудуется тремя измерительными фазами PP52, дополнительным внутренним интерфейсным модулем IEEE488 - Ethernet и комплектуется токовыми зажимами.
Преимущества:
Зажимы для тока, включенные в комплект, позволяют подключать анализатор непосредственно к питающим контурам проверяемого устройства или системы. LAN-порт с поддержкой VNC упрощает дистанционное управление анализатором, давая возможность использовать виртуальный интерфейс, идентичный кнопкам прибора. GPIB-интерфейс обеспечивает прямую связь анализатора с другими лабораторными приборами с шиной IEEE488 или промышленными сетями по каналу общего пользования, позволяя легко интегрировать измеритель в состав испытательных систем.
Особенности:
Фазовые модули PP52, которыми укомплектован анализатор Fluke N4K 3PP52IB, пригодны для работы с объектами большой мощности, до 20 кВт, обеспечивая измерения в полосе пропускания до 3 МГц, с погрешностью не выше 0,1 % на частотах до 1000 Гц. Прибор измеряет действующие, средние выпрямленные, истинные среднеквадратические, пиковые значения, коэффициенты формы, амплитуды, искажений, долю основной гармоники, сдвиг фаз и пр. По полученным показателям определяются активная, реактивная, кажущаяся мощность, КПД и т.д.
Определение средних показателей выполняется методом интегрирования, с выбором времени усреднения, за счет чего достигается высокая точность и достоверность конечных результатов. В режиме цифрового осциллографа анализатор качества электроэнергии способен отображать форму сигнала тока или напряжения одновременно для всех фаз. Функция БПФ позволяет анализировать до 40 гармоник, с отображением их в виде диаграммы. Наличие режима векторного анализа дает возможность отслеживать симметрию фаз, межфазовый сдвиг и т.п., выдавая более объективные данные при исследовании КПД. При проведении длительных испытаний анализатор может работать в режиме регистратора, обеспечивая отслеживание тенденций изменения контролируемых характеристик.
Характеристики
Тип
|
Анализатор качества электроэнергии |
Ток
|
0,03 мА - 20 А |
Частота
|
10 МГц |
Количество фаз | 1-3 |
Вес | Прибл. 5 кг |
Размер | 150 мм x 237 мм x 315 мм |
Встроенный принтер | Нет |
Дисплей | Цветной, 144 мм - 320 x 240 пикселей. Яркость подсветки и контрастность настраиваются пользователем. |
Диапазон | От 0 до 3 МГц или от 0 до 10 МГц в зависимости от используемого входного модуля |
Основная погрешность | 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля |
Частота дискретизации | 0,33 МГц или 1 МГц в зависимости от используемого входного модуля |
Диапазон входного напряжения | От 0,3 В до 1000 В |
Диапазон входного тока (напрямую без использования шунта) | От 0,03 мА до 20 А в зависимости от используемого входного модуля |
Память для хранения конфигураций | 4 МБ |
Память для хранения настроек | 0,5 МБ |
Быстрое преобразование Фурье | До 40-й гармоники |
RS-232 / USB-интерфейс | Стандартно |
Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа) | опционально |
Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с) | опционально |
Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов) | стандартно |
Быстрое преобразование Фурье | Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм. Измеряемые величины: U, I, P в каждой фазе Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации |
Цифровой осциллограф | Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений. |
Функция интегрирования (энергия) | Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления. |
Векторная диаграмма | Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала. |
Регистратор данных | Обеспечивает просмотр усредненных во времени данных для определения трендов. |
Оперативная память для данных | Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки. Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений. |
Конфигурация | Анализатор можно настроить на измерение и отображение данных в требуемом формате. |
Диапазон рабочих температур | От 5 °C до 35 °C |
Диапазон температур хранения | От -20 °C до 50 °C |
Материал корпуса | Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC). |
Климатический класс | KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации. |
Блок питания | От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы. |
Измерительные входы | Безопасные розетки 4 мм, 2 - для каждого входа. Разъем BNC для подключения внешнего шунта |
Управление | Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа. |
Разъемы | Задняя панель 3-фазного анализатора |
Измеряемые величины | Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме. Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение Up-, Up+, Upp пиковые значения Ucf коэффициент амплитуды Ucf, Uff коэффициент формы Ufc доля основной гармоники Uthd коэффициент искажения DIN, IEC Iэфф действующее значение, Iвс выпрямленное среднее, Iср среднее значение Ip-, Ip+, Ipp пиковые значения Icf коэффициент амплитуды Icf, Iff коэффициент формы Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC P активная мощность [Вт] Q реактивная мощность [Вар] S кажущаяся мощность [ВА] φ, cos. сдвиг фазы Функция интегрирования для активной мощности P, реактивной мощности Q, кажущейся мощности S, напряжения (Um) и тока (Im), Число разрядов 4 или 5 в зависимости от измеряемой величины. |
Диапазон | От постоянного тока и 0,2 Гц до частоты дискретизации |
Точность | ±0,01 % измеряемой величины (показания) |
Частота и синхронизация | Каналы, которые можно выбирать: все U/I или внешний вход. Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки. Значение частоты постоянно отображается в верхней части экрана. Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода. Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В. Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации). |
Память для конфигураций | В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора. |
Интерфейс | Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь. |
Возможные варианты | IEEE 488.2 / 1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с |
Электрическая безопасность | EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III) Степень загрязнения 2, класс безопасности I EN 61558 для трансформатора EN 61010-2-031/032 для принадлежностей |
Максимальные значения на входе | Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик Для входов тока: Диапазон измерений 10 Адейств., 20 Апик |
Испытательные напряжения | Вход сетевого питания: корпус (заземление): 1,5 КВ переменного тока Вход сетевого питания: Измерительный вход: 5,4 КВ переменного тока Измерительные входы: Корпус: 3,3 КВ переменного тока Измерительный вход: вход: 5,4 КВ |
Электромагнитная восприимчивость | Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1 |
- Кабель электропитания
- Цветной дисплей 144 мм
- Интерфейс RS232/USB
- Свободное место для трех подключаемых фазовых модулей и дополнительных опций
- Программное обеспечение для ПК Fluke NormaView
- Руководство пользователя
- Сертификат испытаний
- Значения, полученные при калибровке
